Rangkaian Kabel Cdi Jupiter Z

Berikut saya jelaskan arti warna kabel pada kendaraan bermotor.

Rangkaian kabel cdi jupiter z. Dan tiap pabrikan juga berbeda beda artinya. Cara membaca jalur kabel soket cdi untuk semua jenis motor termasuk honda yamaha suzuki dan kawasaki adalah merek kendaraan bermotor roda 2 yang paling umum dimiliki oleh masyarakat indonesia sehingga tips ini akan lebih bermanfaat. Di karenakan motor tersebut memiliki kesamaan pada cdi jadi saya akan meringkas dan menjelaskan secara urut dalam pemasangannya mulai dari spull pengisian kiprok cdi dan koil. Naha bisa minta contoh ngga rangkaian kabel dari soul ke koprok cdi sama ke aki.

Jika kalian mengaplikasikan cdi mio lama yang berkode 5tl ke jupiter mx maka ikutilah soket yang ada di foto nomor 3. Inti dari rangkaian ini yaitu kabel merah yg dari kiprok harus ada arus lalu sambung ke input 12v cdi. Warna kabel cdi vega lama. Cdi atau capacitor discharge ignition adalah komponen pada motor yang berfungsi sebagai pengatur waktu percikan api listrik yang akan diteruskan.

Soket cdi jupiter z lama mio lama dan nouvo. Masih ada kabel tersisa dari soket kiprok lama yaitu kuning. Unknown december 15 2019 at 9 32 pm. Kabel coklat ini berfungsi sebagai jalur dari kunci kontak.

Warna kabel pada kendaraan bermotor merupakan pembeda antar arus dan tujuan arus seingga tiap warna mempunyai arti yang berbeda beda. Kali ini saya akan menjelaskan bagaimana caranya untuk meringkas kabel body untuk jalur pengapian pada sepeda motor yamaha mio lama vega r dan jupiter z. Diagram kabel cdi duration. Koil kabel orange 12 volt kabel coklat.

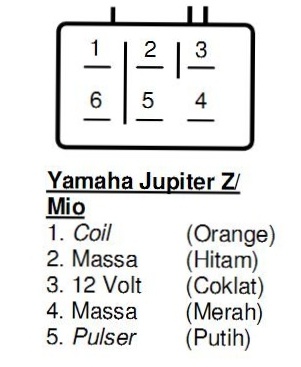

Sambung kabel hitam poin 3 dari spull sambungkan dengan kabel tambahan kemudian kabel tambahan tersebut sambungkan dengan kabel di pin 5 tarik kabel dari pin 2 sambungkan ke kabel coklat. Jalur kabel cdi jupiter z 1 kabel orange menuju ke koil 2 kabel hitam adalah massa atau ground 3 kabel coklat adalah kunci kontak 4 kabel merah adalah pullse. Kalo cdi mio lama rangkaian kabelnya sama kaya foto di atas. Gan ane mau pasang cdi mio lama di old jupiter mx.

Tapi cdi mx ane gak sama kaya rangkarain foto di atas. Soal nya motor saya cuma pke kabel cdi nya doank bisa nyala tapi gx bisa d matiin. Mas mau tanya ukuran dimensi spul vega lama crypton sama enggak dengan jupiter z saya mau rubah pengapian jupiter z dc jadi ac cdi ganti yg ac. Masalah nya bs bragam jadi harus anda cek spul kabel putih sampai di kiprok ada arus merah dari kiprok ada arus jg saat di selah dan input 12v cdi jg ada arus.

Seperti kabel pengapian spul kabel spul lampu kabel massa kabel accu dll. Koil kabel orange massa kabel hitam 12 volt kabel coklat massa kabel merah pulser putih nol. Panduan cara buat rangkaian kabel pengapian dan kelistrikan.
